HA instalación de válvulas termostáticas ( TRV ) – Parte VI – Montaje y ajustes finales

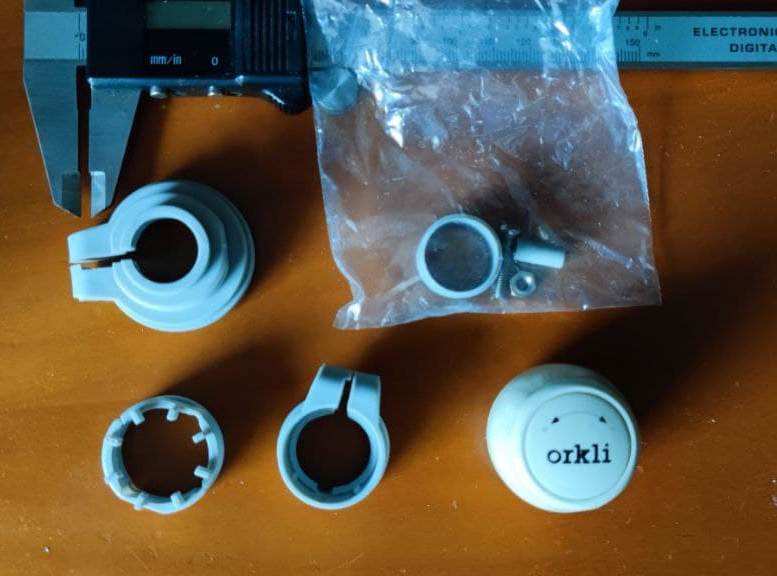

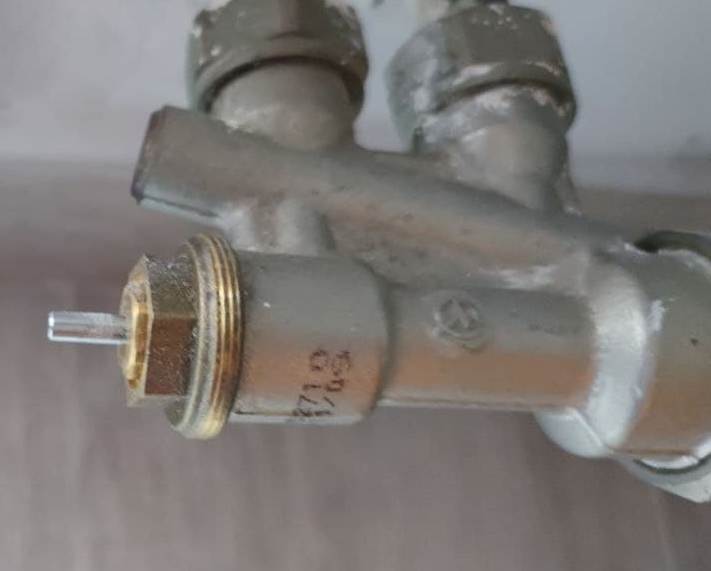

A la hora de montar las válvulas posiblemente los adaptadores que traigan no os sirvan como me ocurrió a mi

Hacen falta unos adaptadores de M30x1,5 a M28x1 , los podéis encontrar en estos enlaces , aunque yo finalmente los encontré en Salvador Escoda a un precio bastante mas económico , os dejo los enlaces

Aquí es donde los compre yo :

Os dejo una guía de compatibilidad para Cabezal Termostático Inteligente que os puede ser de utilidad

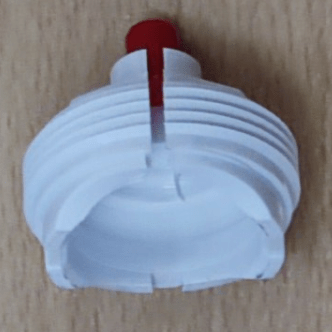

Esta es el famoso adaptador

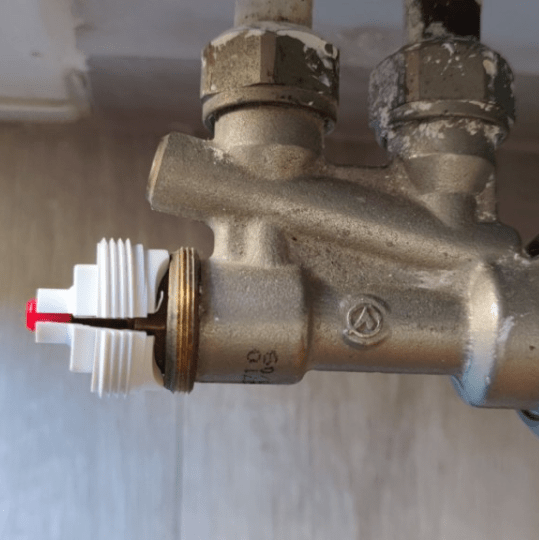

Aspecto de como queda montado en la válvula del radiador

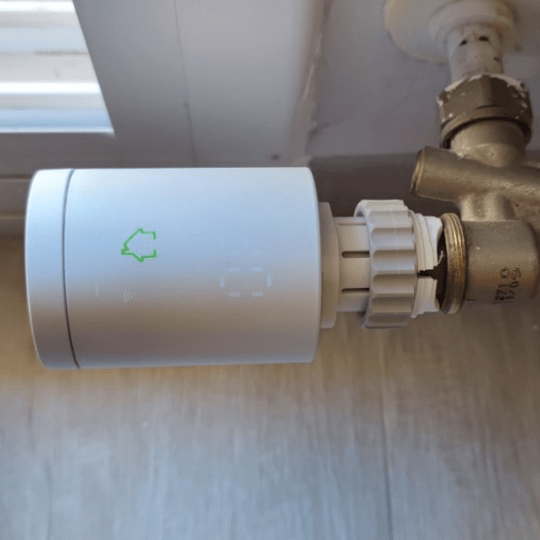

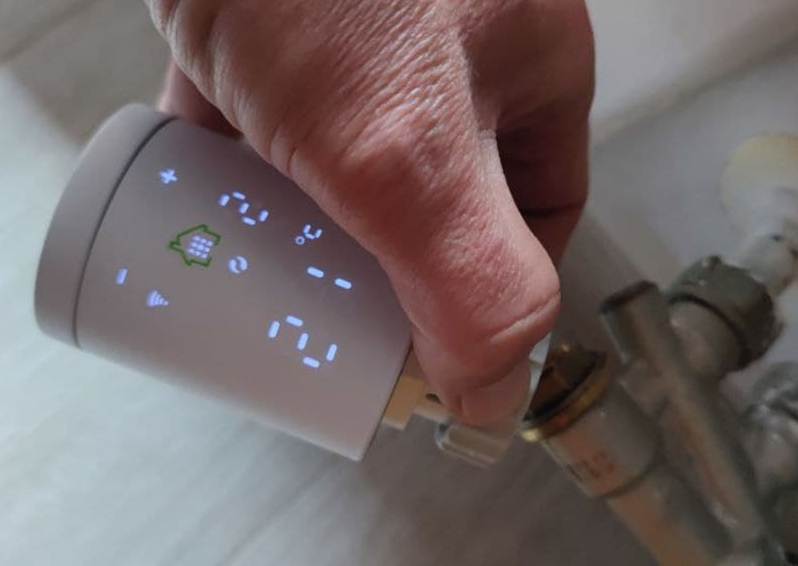

Montaje definitivo

Una vez instalada pasamos a ver todas las automatizaciones para controlar las válvulas

Esta automatización permite que las válvulas funcionen una vez cada noche si no esta puesto el termostato y hay alguien en casa para evitar que se claven las agujas por el paso del tiempo

  ######################################################################################################################
  #Si esta programado activa las valvulas cinco minutos cada noche para evitar que se claven por desuso
  #Si hay alguien en casa , el programador automatico esta desactivado y esta marcada la activacion automatica
  ######################################################################################################################

- alias: Activacion de las valvulas para evitar el clavarse por no activarse
  initial_state: 'on'
  trigger:
    - platform: time
      at: '03:30:00'
  condition:
    - condition: template
      value_template: "{{(states.climate.calefaccion_casa.state ==  'off')}}"
    - condition: state
      entity_id: input_boolean.int_accionamiento_valvulas
      state: 'on'
    - condition: state
      entity_id: input_boolean.int_calefaccion_programado_auto
      state: 'off'
    - condition: state
      entity_id: input_boolean.int_alguien_en_casa
      state: 'on'
  action:
    - service: notify.notif_telegram_bot
      data:
        message: "*Inicio* programado activacion valvulas radiadores"

    - service: climate.set_preset_mode
      target:
        entity_id:
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_derecho
          - climate.termostato_comedor_izquierdo
      data:
        preset_mode: 'manual'
        # preset_mode: 'none'

    - service: climate.set_hvac_mode
      target:
        entity_id:
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_izquierdo
          - climate.termostato_comedor_derecho
      data:
        hvac_mode: 'heat'

    - service: climate.turn_on
      entity_id:
        - climate.termostato_oriol
        - climate.termostato_matrimonio
        - climate.termostato_comedor_derecho
        - climate.termostato_comedor_izquierdo

    - delay: 00:05:00

    - service: climate.set_hvac_mode
      target:
        entity_id:
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_izquierdo
          - climate.termostato_comedor_derecho
      data:
        hvac_mode: 'off'

    - service: climate.turn_off
      entity_id:
        - climate.termostato_oriol
        - climate.termostato_matrimonio
        - climate.termostato_comedor_derecho
        - climate.termostato_comedor_izquierdo

    - service: notify.notif_telegram_bot
      data:
        message: "*Fin* programado activacion valvulas radiadores"

EL siguiente punto es que al arrancar el sistema enviamos la configuración de las válvulas , luego creamos las automatizaciones para programar las válvulas en caso de cambio de modo de funcionamiento del termostato principal o temperatura prefijada , también añadiremos las automatizaciones para que si no detecta a mi hijo no entre la válvula correspondiente de su radiador ya que no es necesario calentar esa estancia

  ######################################################################################################################
  #Enviamos la configuracion de las valvulas al arrancar el sistema
  ######################################################################################################################

- id: Envio configuracion valvulas termostaticas
  alias: Envio configuracion valvulas termostaticas
  initial_state: 'on'
  trigger:
    - event: start
      platform: homeassistant
  action:
    - delay: 00:01:00
    #Temperaturas Termostatos valvulas radiadores climate
    - service: climate.set_preset_mode
      target:
        entity_id:
          - climate.calefaccion_casa
      data:
        preset_mode: 'none'

    - service: climate.set_preset_mode
      target:
        entity_id:
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_derecho
          - climate.termostato_comedor_izquierdo
      data:
        preset_mode: 'manual'

    - service: climate.set_temperature
      target:
        entity_id:
          - climate.calefaccion_casa
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_derecho
          - climate.termostato_comedor_izquierdo
      data:
        temperature: '{{ states.input_number.temperatura_caldera.state | float(0) }}'

    - service: climate.set_hvac_mode
      target:
        entity_id:
          - climate.calefaccion_casa
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_izquierdo
          - climate.termostato_comedor_derecho
      data:
        hvac_mode: 'off'

    - service: climate.turn_off
      entity_id:
        - climate.calefaccion_casa
        - climate.termostato_oriol
        - climate.termostato_matrimonio
        - climate.termostato_comedor_derecho
        - climate.termostato_comedor_izquierdo

##############################################################################

- alias: Cambiar estado caldera a valvulas si caldera cambia a modo heat
  initial_state: 'on'
  trigger:
    - platform: template
      value_template: "{% if states.climate.calefaccion_casa.state ==  'heat' %}true{% endif %}"
  action:
    #Temperaturas Termostatos valvulas radiadores climate
    - service: climate.set_hvac_mode
      target:
        entity_id:
          - climate.termostato_matrimonio
          - climate.termostato_comedor_derecho
          - climate.termostato_comedor_izquierdo
      data:
        hvac_mode: 'auto'

    - service: climate.set_temperature
      target:
        entity_id:
          - climate.termostato_matrimonio
          - climate.termostato_comedor_izquierdo
          - climate.termostato_comedor_derecho
      data:
        temperature: '{{ states.input_number.temperatura_caldera.state | float(0) }}'


- alias: Cambiar estado caldera a valvulas si caldera cambia a modo heat ORIOL DETECTADO
  initial_state: 'on'
  trigger:
    - platform: state
      entity_id: input_boolean.int_presencia_oriol
    - platform: template
      value_template: "{% if states.climate.calefaccion_casa.state ==  'heat' %}true{% endif %}"
  condition:
    - condition: state
      entity_id:  input_boolean.int_presencia_oriol
      state: 'on'
    - condition: template
      value_template: "{{(states.climate.calefaccion_casa.state ==  'heat')}}"
  action:
    #Temperaturas Termostatos valvulas radiadores climate
    - service: climate.set_hvac_mode
      target:
        entity_id:
          - climate.termostato_oriol
      data:
        hvac_mode: 'auto'

    - service: climate.set_temperature
      target:
        entity_id:
          - climate.termostato_oriol
      data:
        temperature:  '{{ states.input_number.temperatura_caldera.state | float(0) }}'


- alias: Cambiar estado caldera a valvulas si caldera cambia a modo off
  initial_state: 'on'
  trigger:
    - platform: template
      value_template: "{% if states.climate.calefaccion_casa.state ==  'off' %}true{% endif %}"
  action:
    #Temperaturas Termostatos valvulas radiadores climate
    - service: climate.set_temperature
      target:
        entity_id:
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_izquierdo
          - climate.termostato_comedor_derecho
      data:
        temperature: '{{ states.input_number.temperatura_caldera.state | float(0) }}'

    - service: climate.set_hvac_mode
      target:
        entity_id:
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_izquierdo
          - climate.termostato_comedor_derecho
      data:
        hvac_mode: 'off'

    - service: climate.turn_off
      entity_id:
        - climate.termostato_oriol
        - climate.termostato_matrimonio
        - climate.termostato_comedor_derecho
        - climate.termostato_comedor_izquierdo


- alias: Cambiar estado caldera a valvulas si caldera o slider cambia temperatura
  initial_state: 'on'
  trigger:
    - platform: state
      entity_id: input_number.temperatura_caldera
    - platform: state
      entity_id: climate.calefaccion_casa
      attribute: temperature
  action:
    #Temperaturas Termostatos valvulas radiadores climate
    - service: climate.set_preset_mode
      target:
        entity_id:
          - climate.calefaccion_casa
      data:
        preset_mode: 'none'

    - service: climate.set_preset_mode
      target:
        entity_id:
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_izquierdo
          - climate.termostato_comedor_derecho
      data:
        preset_mode: 'manual'

    - service: climate.set_temperature
      target:
        entity_id:
          - climate.termostato_oriol
          - climate.termostato_matrimonio
          - climate.termostato_comedor_izquierdo
          - climate.termostato_comedor_derecho
      data:
        temperature: '{{ states.input_number.temperatura_caldera.state | float(0) }}'

##############################################################################

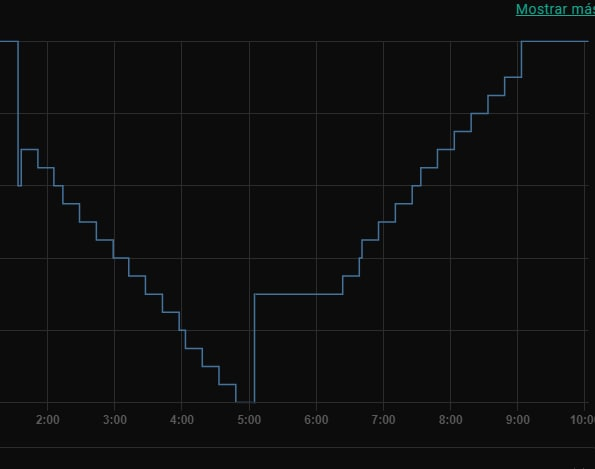

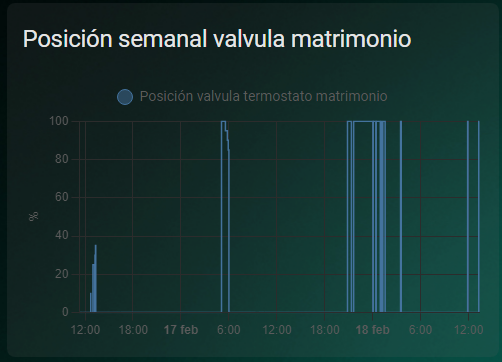

Aquí podemos ver como va cambiando la apertura de la válvula en función de la temperatura prefijada y de la temperatura de la estancia

Y esto es todo con respecto al montaje de los famosos cabezales para válvulas termostáticas ……..
